JMJ-04 JMJ-04 500数控角码自动切割锯床
点击量：
产品说明
一、主要用途与适用范围
JMJ铝门窗角码自动切割锯是用于门窗角码下料专用设备，并可用于塑料型材的切割下料。本机具有强度高，性能稳定可靠，工作精度高，易操作等特点。使用硬质合金锯片，外径可达17″，线速度高，加工精度高。本机传送采用直线运动轴承，运动阻力小，精度高。送料机构采用自动送料系统，稳定可靠，效率高，因而适合铝门窗及塑料型材的大批量切割生产。

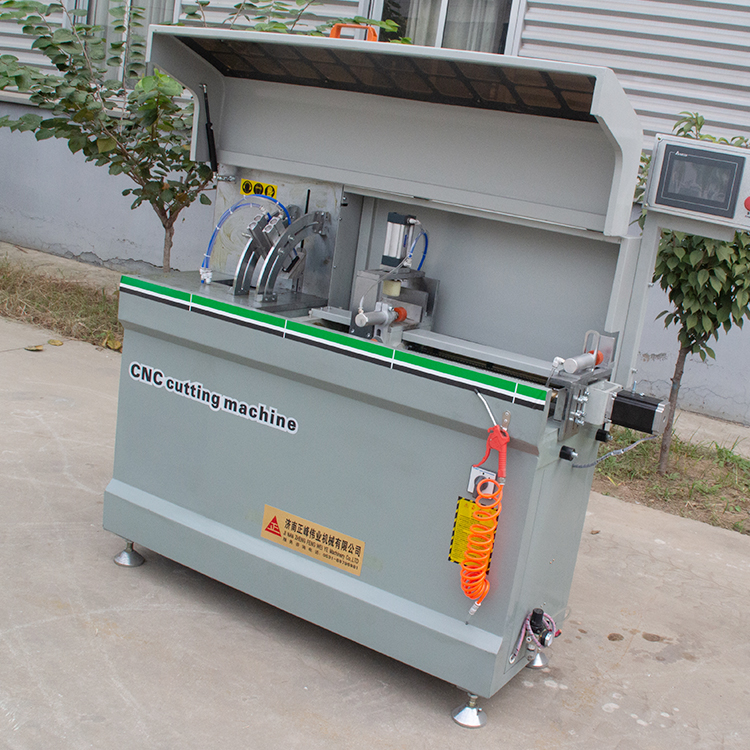

机床外型见（附图1）
二、主要规格及技术参数
锯切长度 选择手动时不限制
锯切宽度×高度 300×130mm
电机功率 2.2KW
电机转速 2840r/min
工作电压 380V
锯片尺寸 φ450×φ30×4×Z120
锯片进给速度 0—3m/min
工作气压 0.6—0.8MPa
外型尺寸 1500×1000×1000
自动送料长度 5—800mm
三、主要结构
1、自动化程度高，工件夹紧、锯切进退采用气动系统控制，操作方便，安全可靠，生产率高。
2、床身：采用矩形钢管和钢板等焊接而成，强度高、钢性好、性能稳定可靠。自动送料装置的圆导轨装有高精度直线轴承，经精密装配，表面镀有耐磨层（硬镀），从而保证重复送料精度。
3、气动部分：是切割锯的执行机构，锯床的所有动作由气动部分执行完成。
4、电器部分：电控箱内电器元件是锯床的中枢控制中心。
